INTERCAMBIADORES DE CALOR DE PLACAS –EN ACERO INOXIDABLE-
Para agua caliente sanitaria –doméstica-industrial-ó energía solar*
MODELO : TECNOIL-IPT-0600/1-2-7 * Placas termosoldadas *
Nº de placas |
Potencia (Kw) |

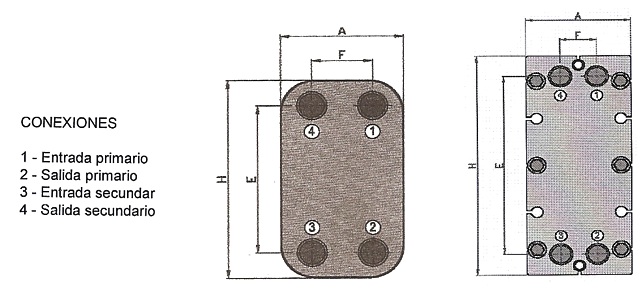

CAUDAL (Lit. hora)(*) | PÉRDIDA CARGA | DIMENSIONES (mm) | PRECIO€ | |||||
Primario | Secundario | Prim. | Secund. | H | E | A | F | |||
14/1 | 30 | 1.338 | 648 | 1,99 | 0,72 | 194 | 154 | 80 | 40 | |
24/1 | 55 | 2.448 | 1.188 | 2,74 | 0,84 | 194 | 154 | 80 | 40 | |
46/1 | 80 | 3.522 | 1.704 | 2,96 | 0,78 | 194 | 154 | 80 | 40 | CONSULTEN |
40/2 | 100 | 4.458 | 2.154 | 2,55 | 0,87 | 306 | 50 | 106 | 50 | PRECIOS |
52/2 | 125 | 5.568 | 2.694 | 2,92 | 0,84 | 306 | 250 | 106 | 50 | |
66/2 | 150 | 6.684 | 3.234 | 2,92 | 0,82 | 306 | 250 | 106 | 50 | |
84/2 | 175 | 7.800 | 3.774 | 2,92 | 0,80 | 306 | 250 | 106 | 50 | |
20/7 | 200 | 8.910 | 4.314 | 2,94 | 1,00 | 527 | 430 | 245 | 148 | |
26/7 | 250 | 11.142 | 5.388 | 2,75 | 0,89 | 527 | 430 | 245 | 148 |
* Datos térmicos calculados para un primario 90 a 70ºC y un secundario con agua de 15 a 55ºC

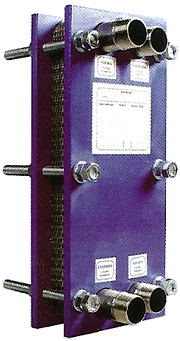

MODELO : TECNOIL-IP-3600- de placas desmontables
Nº de placas |
Potencia (Kw) |
CAUDAL (Lit. hora)(*) | PÉRDIDA CARGA | DIMENSIONES (mm) | PRECIO | ||||||
Primario | Secundario | Prim. | Secund. | H | E | A | F | € | |||
15 | 93 | 4.109 | 2.019 | 2.97 | 0,99 | 460 | 357 | 200 | 60 | ||
17 | 106 | 4.684 | 2.302 | 2.96 | 0,99 | 460 | 357 | 200 | 60 | ||
19 | 120 | 5.302 | 2.606 | 2.99 | 1 | 460 | 357 | 200 | 60 | ||
21 | 133 | 5.877 | 2.888 | 2.98 | 0,99 | 460 | 357 | 200 | 60 | ||
23 | 146 | 6.451 | 3.170 | 2.97 | 0,99 | 460 | 357 | 200 | 60 | CONSULTEN | |
25 | 160 | 7.070 | 3.474 | 2.99 | 1 | 460 | 357 | 200 | 60 | PRECIOS | |
27 | 173 | 7.644 | 3.757 | 2.98 | 0,99 | 460 | 357 | 20 | 60 | ||
31 | 200 | 8.837 | 4.343 | 2.99 | 1 | 460 | 357 | 200 | 60 | ||
35 | 226 | 9.986 | 4.907 | 2.97 | 0,99 | 460 | 357 | 200 | 60 | ||
39 | 253 | 11.179 | 5.494 | 2.98 | 1 | 460 | 357 | 200 | 60 | ||
43 | 280 | 12.372 | 6.080 | 2.99 | 1 | 460 | 357 | 200 | 60 | ||
47 | 306 | 13.521 | 6.664 | 2.98 | 0,99 | 460 | 357 | 200 | 60 | ||
51 | 332 | 14.670 | 7.209 | 2.97 | 0,99 | 460 | 357 | 200 | 60 |
*Datos térmicos calculados para un primario de 90 a70ºC y un secundario con agua de 15 a 55ºC

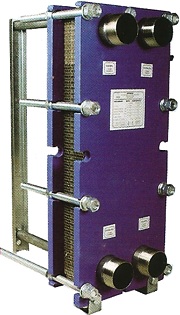

MODELO: TECNOIL –IP-3601- de placas desmontables
Nº de placas |
Potencia (Kw) |
CAUDAL (Lit. hora)(*) | PÉRDIDA CARGA | DIMENSIONES (mm) | PRECIO | ||||||
Primario | Secundario | Prim. | Secund. | H | E | A | F | € | |||
23 | 395 | 16.985 | 8.493 | 3,03 | 1,07 | 745 | 603 | 310 | 124 | ||
25 | 455 | 19.565 | 9.783 | 3,11 | 1,09 | 745 | 603 | 310 | 124 | ||
27 | 500 | 21.500 | 10.750 | 2,98 | 1,05 | 745 | 603 | 310 | 124 | CONSULTEN | |
29 | 545 | 23.435 | 11.718 | 2,95 | 1,04 | 745 | 603 | 310 | 124 | PRECIOS | |
31 | 605 | 26.015 | 13.008 | 2,99 | 1,05 | 745 | 603 | 310 | 124 | ||
33 | 640 | 27.520 | 13.760 | 2,93 | 1,03 | 745 | 603 | 310 | 124 | ||
35 | 685 | 29.455 | 14.728 | 2,87 | 1,01 | 745 | 603 | 310 | 124 | ||
37 | 740 | 31.820 | 15.910 | 2,88 | 1,01 | 745 | 603 | 310 | 124 |
*Datos térmicos calculados para un primario de 90 a 70ºC y n secundario con agua de 15 a 55ºC.
